在電子設備充斥生活的當下，充電器作為關鍵的電力傳輸紐帶，其性能與安全性不容忽視。源儀電子憑借專業的充電器共模測試系統，成為守護電子設備穩定運行的堅實后盾。

一、共模干擾：電子設備的潛在威脅

在解釋充電器共模測試系統之前，我們先來了解一下什么是共模干擾。共模干擾是指在電路中，相對于地線同時出現并且大小相等、方向相同的干擾電壓或電流。這種干擾就像潛伏在電路中的 “小惡魔”，一旦失控，就可能引發電子設備的誤動作、性能下降，甚至損壞設備，影響其正常使用壽命。

二、源儀電子充電器共模測試系統：精確檢測的利器

1.共模自動測試系統原理：

A示波器對產品共模波形測試采集，測試軟件讀取從示波器中采集到的共模噪聲波形數據進行分析。

B根據所采集到的數據分成若干段進行分析，找到其中符合標準的一段。

C對該段波形進行分析，濾掉高頻干擾的尖峰。

D計算濾掉高頻干擾后的波形得到VPP值。

E重復多次以上4步將測試結果進行平均得到測試值

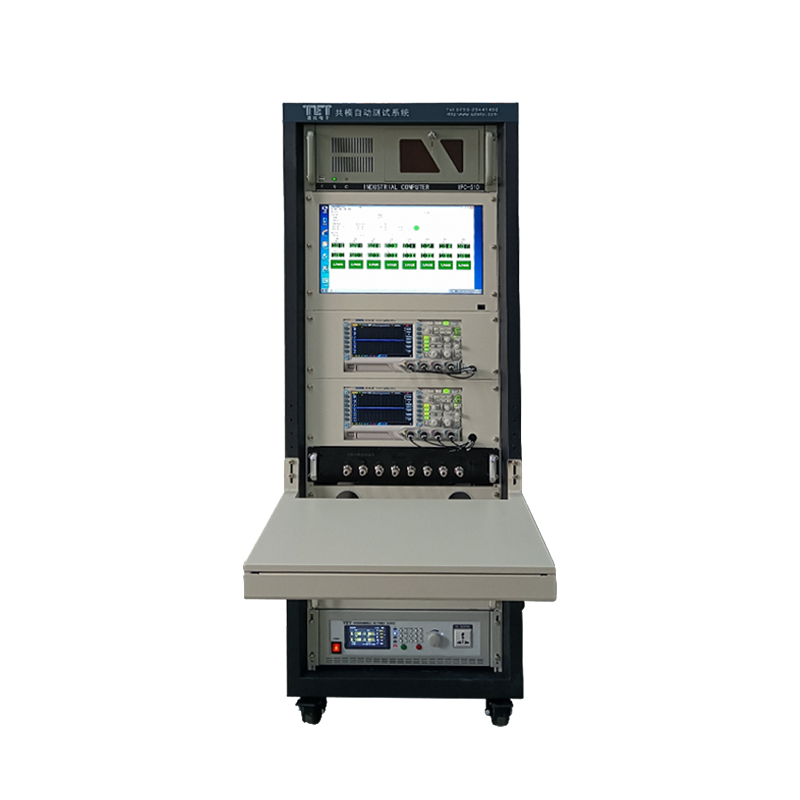

2.軟硬件配置 ：源儀電子的CM6000 充電器共模測試系統是性價比很高的共模自動測試設備，它提供多種硬體選擇，如交流電源供應器，示波器，電壓測試儀，隔離電源等。結合開發開放式軟體架構，提供使用者彈性，功能強大，具備經濟效益的共模自動測試系統，方便根據客戶的需求進行定制改造。

三、技術優勢與創新點

1. 數據管理與追溯 ：系統內置了完善的數據管理功能，能夠對每一次測試的數據進行自動存儲和整理。用戶可以通過系統提供的查詢功能，快速獲取歷史測試數據，并進行數據分析和對比。這不僅有助于企業對產品質量進行追溯和管控，還為產品的持續改進提供了有力的數據支持。

2. 寬范圍適應性 ：該系統具備寬范圍的電壓、電流適應能力，能夠滿足不同類型、不同功率充電器的測試需求。無論是小型手機充電器，還是大功率工業充電設備，它都能輕松應對。

3. 測試時間快，效率高： 4個產品同時測試用時在3-4S左右；為提高測試效率，可以對測試治具進行優化（我們可根據客戶產品的不同，制作不同的測試治具）。

總之，源儀電子的充電器共模測試系統以其先進的共模噪聲自動測試功能，在保障電子設備穩定運行、提升產品質量方面發揮著至關重要的作用。共模自動測試系統不僅為企業提供了高效、精確的電源測試解決方案，還推動了整個行業的技術進步和發展。
